远心照相多相流特征参数测量仪

仪器名称

远心照相多相流特征参数测量仪

仪器型号

TVP

放置部门

杨超课题组

放置地点

过程大厦B座604-1

管理员

李峥

设备原值

联系电话

010-82627065

Email

lizheng@ipe.ac.cn

功能

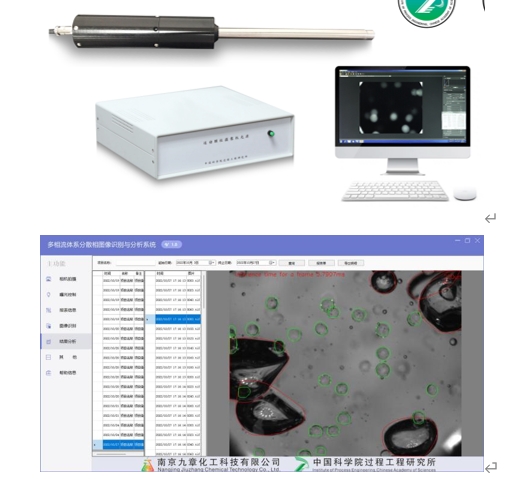

远心照相多相流特征参数测量仪由低畸变高分辨率的远心镜头、高速工业相机、同步频闪光源以及多相流体系分散相图像识别与分析系统组成。仪器应用于气液固多相流反应器内部的连续拍照和摄像，通过图像分析可得到分散相尺寸、速度及相含率等局部特征参数，能够测量气液固三相等复杂多相体系。最新的图像识别与处理软件引进了深度学习算法，可实现对气泡、颗粒及液滴的自动识别、分类与高效圈选，准确率大幅提升。

技术参数指标

1、 仪器型号：TVP-16、TVP-22；

2、 适用环境：常压，温度不高于80；

3、 测量粒度范围：4.6 m~15mm；

4、 视野直径：15mm、10mm；视场景深：4.5mm、2.2mm；

5、 分辨率：1280 1024；最大帧频：170fps (可通过ROI来提高帧率)；

6、 最小曝光时间：8 s；支持多重曝光；

7、 探针尺寸（长度外径）：470mm 22mm、240mm 16mm。

对外服务时间及收费

对外服务时间：

周一至周五8:30—17:30，自主上机可开放晚上机时。

统一在中科院仪器平台（http://samp.cas.cn）上预约，首次预约请务必提前联系仪器管理员。

收费标准：1000元/天，具体情况可联系管理员进行沟通。
