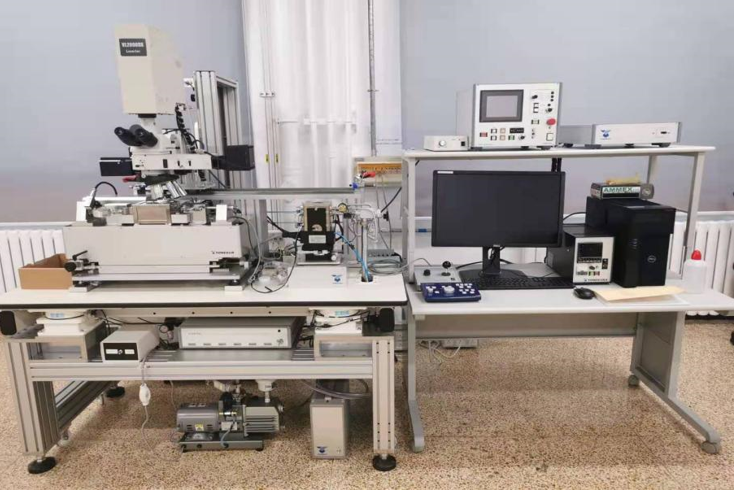

超高温激光共聚焦扫描显微及高温拉伸压缩试验观察系统

仪器名称

超高温激光共聚焦扫描显微及高温拉伸压缩试验观察系统

仪器型号

VL2000DX-SVF18SP&15FTC

放置部门

公共技术中心

放置地点

过程大厦A座810室

管理员

李海霞

设备原值

联系电话

010-82545040

Email

hxli@ipe.ac.cn

功能

高温激光共焦显微及拉伸压缩系统（CLSM）可实现超高温（室温~1600）、不同气体氛围下固体材料和高温熔体的表面观察（可在线观察材料的高温相变、矿物还原、陶瓷烧结等过程)，并可进行不同温度下（室温-1200）的拉伸压缩试验，获得材料在相应温度下的力学参数和试样表面组织、金相的变化、裂痕发生、走向、失效等原位图像。

技术参数指标

1、激光波长：408nm (紫色激光二极管)

2、高温观察单元

    加热温度：室温~1600 ，控制精度0.1

    最大加热速率：1000 /min

    气体环境：空气、真空、惰性气体

    分辨率：0.14um(100倍物镜时）

3、高温拉伸压缩试验观察单元

    加热温度：50~1200

    最大加热率：500 /min

    气体环境：空气、真空、惰性气体

    加载量：5KN(拉伸）、2KN（压缩）

    有效测试行程：80mm

    分辨率：0.45um(35倍物镜时）

对外服务时间及收费

对外服务时间：

周一至周五8:30—17:30，统一在中科院仪器平台上预约。

收费标准：高温观察系统800元-1300元/个（视最高观察温度不同而异），拉伸压缩试验系统900元-1600元/个（视最高观察温度、加载速率不同而异），所内八折。测试前详询。

备注
