低温隧道/qPlus原子力显微镜（STM-AFM）

仪器名称

低温隧道/qPlus原子力显微镜（STM-AFM）

仪器型号

LT-STM-AFM-N

放置部门

公共技术中心

放置地点

展览楼（工程实验楼）109

管理员

王一凡

设备原值

联系电话

010-82545040

Email

yifanwang@ipe.ac.cn

功能

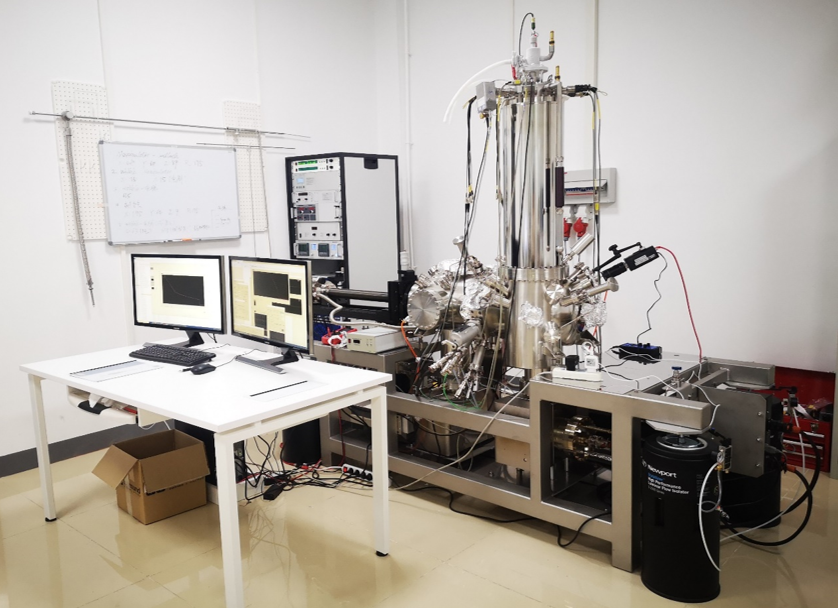

低温隧道/qPlus原子力显微镜是一款集成了qPlus AFM功能的低温超高真空扫描隧道显微镜。仪器主体由制备腔和STM腔两部分组成。制备腔内包含氩离子溅射源、热蒸发源及样品加热台，可以实现清洁衬底、蒸镀样品及加热控温等功能。qPlus AFM是一种新型的原子力显微镜，具有极高的空间分辨率，与STM模式配合，可对样品进行扫描成像、做谱、原子/分子操纵等功能，可以实现单分子成像。工作温度为4K（液氦）或77K（液氮），工作压力为10^-10mbar。

技术参数指标

(1)   制备腔（Preparation Chamber）：

 真空度：室温下< 3×10^-10mbar

样品温度：直流加热~1500 K,辐射加热~1400K，液氮/液氦~80K/20K

(2)   STM腔（STM Chamber）

真空度：室温下< 3×10^-10mbar；温度：液氮~77K，液氦~4K

(3)   氩离子溅射源：动能范围0.2-3keV，最大离子电流20μA

(4)   有机蒸发源：加热温度范围：25 ~ 800 ℃

(5)   STM模式：分辨率：横向<0.01nm,纵向<0.001nm；最小隧道电流< 1 pA

(6)   AFM模式：频率分辨率: < 100 mHz；传感器最小控制振幅< 30 pm

对外服务时间及收费

对外服务时间：

周一至周五8:30—17:30。

测试前需要与仪器管理员沟通样品是否适合，请务必提前联系管理员。
