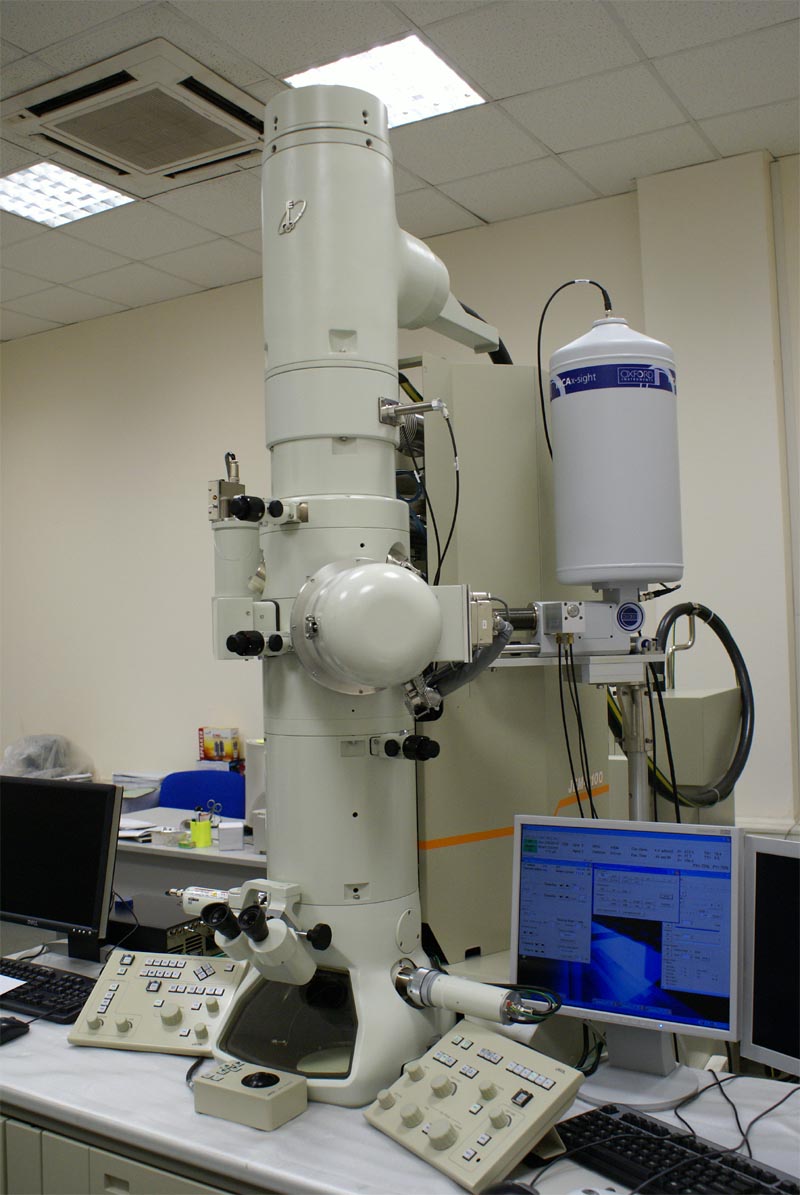

六硼化镧透射电子显微镜
|
仪器名称 |
六硼化镧透射电子显微镜 |
统一编号 |
| |
|
仪器型号 |
JEM 2100 |
放置地点 |
多相楼104 | |
|
依托组别 |
多相实验室 |
购买价格 |
400万元 | |
|
生产厂家 |
日本电子 |
管理人 |
杨军/孟立静 | |
|
联系电话 |
8254 4814 |
|
jjmeng@home.ipe.ac.cn | |
|
功能 |
高分辨电子显微技术是从原子尺度来观察和研究材料的微结构。它研究对象不一定必须是周期性的晶体结构，可以是准晶、非晶，也可以是单个空位、原子、位错、层错等晶体缺陷以及晶界、相界、畴界、表面等。 非晶的高分辨像、晶格条纹像、一维结构像、、二维晶格像、二维结构像。 其他还可以观察生物病毒细菌类样品，高分子材料样品，医疗分析样品。 空间分辨极限达纳米尺寸。可以进行纳米相与界面等结构与成分的综合分析。 配备有STEM扫描部件，可将电镜图像数字化显示，配合能谱进行全面的样品分析。 | |||
|
技术参数指标 |
放大倍数：50~1500000 点分辨率：0.19nm 晶格条纹分辨：0.14nm 最高加速电压：200KV 最高真空：2x10-4MPa | |||
|
对外服务时间及收费 |
对外服务时间为周一至周五8：30—17：30，统一在中科院仪器平台上进行预约。 收费标准：常规测量：400元/小时 高分辨测量：800元/小时 | |||
|
备注 |
| |||
